1. 품명

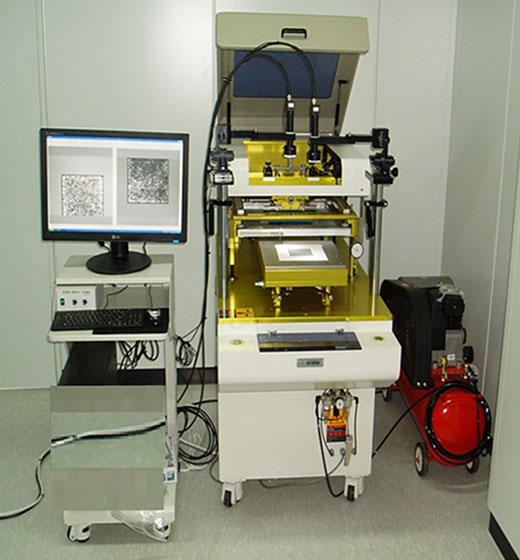

SEMI-AUTO SCREEN PRINTER
MODEL No. AMX-1345MV

2. 용도

각 종 PASTE를 Substrate에 정밀하게 인쇄하는 장비로써 LTCC, MLCC, RF FILTER, SOLAR CELL, Touch Panel, LCD 등을 제조할수 있습니다.

3. 특징

• a. DATA 수치화에 의한 고정밀 인쇄 실현
  (섬세한 설계, 정밀한 가공, 두뇌를 갖는 SOFTWARE 에 의한 고정밀 인쇄실현)
• b. DOUBLE - PRINTING 기능
• c. SQUEEGE SPEED 의 향상성
  (유압 및 공압방식이 갖는 SPEED 변화의 문제점을 STEPPING MOTOR DRIVING 방식을 채택함으로써 인쇄 두께의 균일성을 가짐)
• d. 쉽고 간단하며, 신속한 OPERATION
  (일체의 공구가 필요치 않은 중앙집중식 전자제어방식 채택)
• e. AIR CYLINDER 에 의한 ONE-TOUCH 방식으로 SCREEN FRAME 장착및 탈착을 합니다.
• f. SNAP - OFF (SCREEN GAP) 조정은 AC MOTOR DRIVING 방식을 채택하여, SWITCH 의 UP - DOWN 으로 조절합니다.
• g. COMPACT한 DESIGN 및 저소음 설계에 의한 작업환경의 개선
• h. MANUAL VISION ALIGN SYSTEM
  ※ MANUAL ALIGN SYSTEM은 두대의 CAMERA를 제품의 패턴 두곳을 대각선으로 30배 확대하여 특정한부분에 모니터 크로스라인을 일치시켜놓으면 프린터 하기전에 기판 ALIGN을 확인하고 프린트를 할수있으므로 매우 정밀하게 반복하여 작업을 할수 있어 미세패턴이나 적층인쇄,복잡한 패턴인쇄에 필수적으로 쓰이는 장치입니다.

4. General specification of AMX - 1345MV

• a. SCREEN FRAME DIMENSION
  450 X 450 mm
• b. WORK TABLE SIZE
  320 X 320 mm
• c. PRINTING AREA
  220 X 220mm(max)

• d. SQUEEGE

  • TYPE
    DIAMOND TYPE
  • STROKE
    10 ~ 180 mm (programmable)
  • DRIVING
    Stepping motor
  • SPEED
    20 ~ 200 mm / sec (programmable)
  • PRESSURE
    2 ~ 6 Kg (adjustable)
• e. SCREEN FRAME LOCK SYSTEM
  ONE-TOUCH (4 POINT CLIPPING by AIR CYLINDER)
• f. SCREEN FRAME POSITION ADJUST
  MICROMETER (X, Y +/- 5mm, Q 5)
• g. SNAP - OFF CONTROL
  SEMI-AUTO SCREEN SNAP-OFF (by AC MOTOR, 0 ~ 5mm)
• h. TOUCH SCREEN PANEL
  OPERATION
• i. DOUBLE PRINTING
  1 ~ 10 회 (Progammable)
• j. CCD-CAMERA
  x30 zoom 2set
• k. LED 광원
  2 SET
• l. SYSTEM CONTROL
  PLC
• m. MONITOR
  WIDE LCD 17" 1set
• • n. POWER SOURCE
    220VAC , 700 WATT
  • VACUUM
    SELF SUPPLY by VENTURI
  • AIR REQUIRED
    5.5 kg / sq.cm
  • MACHINE DIMENSION
    680(W) X 1260(D) X 1180(H)
    (Standard)
