1. 품명

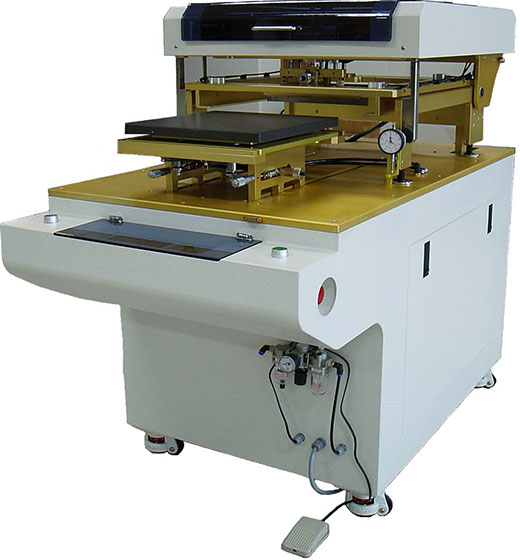

SEMI-AUTO SCREEN PRINTER
MODEL No. AMX-1345T

2. 용도

각 종 PASTE를 Substrate에 정밀하게 인쇄하는 장비로써 LTCC, MLCC, RF FILTER, SOLAR CELL, Touch Panel, LCD 등을 제조할수 있습니다.

3. 특징

• a. DATA 수치화에 의한 고정밀 인쇄 실현
  (섬세한 설계, 정밀한 가공, 두뇌를 갖는 SOFTWARE 에 의한 고정밀 인쇄실현)
• b. DOUBLE - PRINTING 기능
• c. TOUCH SCREEN PANEL
• d. SQUEEGE SPEED 의 향상성
  (유압 및 공압방식이 갖는 SPEED 변화의 문제점을 STEPPING MOTOR DRIVING 방식을 채택함으로써 인쇄 두께의 균일성을 가짐)
• e. SQUEEGEE 압력 레귤레이터 장착 ( 2~ 6kg adjustable)
• f. 쉽고 간단하며, 신속한 OPERATION
  (일체의 공구가 필요치 않은 중앙집중식 전자제어방식 채택)
• g. AIR CYLINDER 에 의한 ONE-TOUCH 방식으로 SCREEN FRAME 장착및 탈착을 합니다.
• h. SNAP - OFF (SCREEN GAP) 조정은 AC MOTOR DRIVING 방식을 채택하여, SWITCH 의 UP - DOWN 으로 조절합니다.
• i. COMPACT한 DESIGN 및 저소음 설계에 의한 작업환경의 개선
• j. POROUS PLATE (OPTION)
• k. LOCATION PIN UP/DOWN SYSTEM (OPTION)
• l. 기타 옵션으로 MICRO-SCOPE 등 각종편의장치 부착으로 작업능률 개선에 도움이 가능합니다.

4. General specification of AMX - 1345T

• a. SCREEN FRAME DIMENSION
  450 X 450 mm
• b. WORK TABLE SIZE
  320 X 320 mm
• c. PRINTING AREA
  220 X 220mm(max)

• d. SQUEEGE

  • TYPE
    DIAMOND TYPE
  • STROKE
    10 ~ 260 mm (programmable)
  • DRIVING
    Stepping motor
  • SPEED
    20 ~ 200 mm / sec (programmable)
  • PRESSURE
    2 ~ 6 Kg (adjustable)
• e. SCREEN FRAME LOCK SYSTEM
  ONE-TOUCH (4 POINT CLIPPING by AIR CYLINDER)
• f. SCREEN FRAME POSITION ADJUST
  MICROMETER (X, Y +/- 10mm, Q 5)
• g. SNAP - OFF CONTROL
  SEMI-AUTO SCREEN SNAP-OFF (by AC MOTOR, 0 ~ 5mm)
• h. TOUCH SCREEN PANEL
  PLC CONTROL
• i. DOUBLE PRINTING
  1 ~ 10 회 (Progammable)
• j. SYSTEM CONTROL
  PLC
• • o. POWER SOURCE
    220VAC , 700 WATT
  • VACUUM
    SELF SUPPLY by VENTURI
  • AIR REQUIRED
    5.5 kg / sq.cm
  • MACHINE DIMENSION
    680(W) X 1260(D) X 1180(H)
    (Standard)
