1. 품명

MANUAL VISION ALIGN SCREEN PRINTER

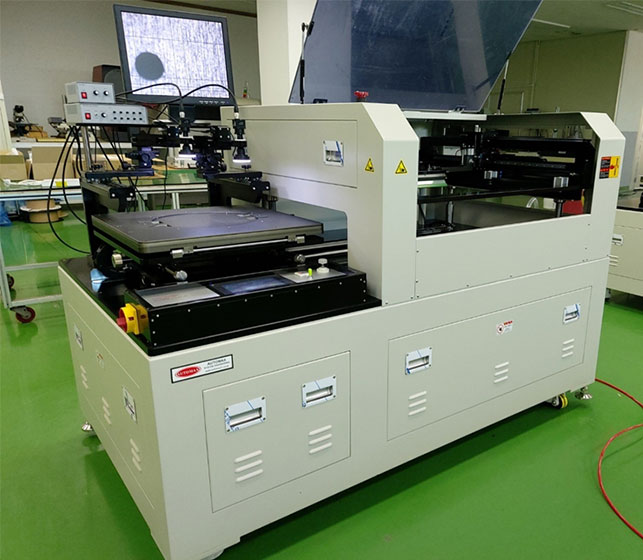

MODEL No. AMX-8080MV (NEW)

2. 용도

SILVER PASTE나 TIO2 PASTE등을 FTO GLASS 에 도포시켜 주는 장비로써 LTCC, MLCC, RF FILTER, SOLAR CELL등을 제조할수 있습니다. 또한, 본 설비는 Paste를 시트 위에 도포후 인쇄를 진행하여 Via홀에 Paste를충진 시킬수있는 장비 입니다.

3. 특징

• a. DATA 수치화에 의한 고정밀 인쇄 실현
  (섬세한 설계, 정밀한 가공, 두뇌를 갖는 SOFTWARE 에 의한 고정밀 인쇄실현)
• b. DOUBLE - PRINTING 기능
• c. TOUCH SCREEN PANEL
• d. SQUEEGE SPEED 의 향상성
  (유압 및 공압방식이 갖는 SPEED 변화의 문제점을 SERVO MOTOR DRIVING 방식을 채택함으로써 인쇄 두께의 균일성을 가짐) 또한, SERVO MOTOR 를 사용함으로써 스퀴지 센터 포인트를 가변할수 있어서 원하는 위치에 스퀴지 포인트를 가질수 있습니다.
• e. SQUEEGEE 인쇄 방식은 저압인쇄 방식을 적용하였습니다.
• f. 쉽고 간단하며, 신속한 OPERATION
  (일체의 공구가 필요치 않은 중앙집중식 전자제어방식 채택)
• g. AIR CYLINDER 에 의한 ONE-TOUCH 방식으로 SCREEN FRAME 장착및 탈착을 합니다. 프레임 클램핑 포인트를 6군데로 잡아서 안정감있게 클램핑을 하도록 보강 하였습니다.
• h. SNAP - OFF (SCREEN GAP) 조정은 SERVO MOTOR DRIVING 방식을 채택하여, TOUCH 의 UP - DOWN 으로 조절합니다. SNAP-OFF 조정을 SERVO MOTOR를 사용함으로써 미세 스냅 조절도 가능합니다.
• i. COMPACT한 DESIGN 및 저소음 설계에 의한 작업환경의 개선
• j. MANUAL VISION ALIGN SYSTEM
  ※ 기존의 매뉴얼 타입의 얼라이너 방식이 사용자의 직감이나 감각에 따라서 차이가 날수 있는 얼라인 부분을 수동 비전 시스템의 모니터에서 확인하여 항상 동일한 위치에 프린팅 정밀도를 유지할수있어 인쇄 품질의 균일성을 가지는게하는 장치이다.
• k. POROUS PLATE (OPTION)
• l. LOCATION PIN UP (OPTION)

4. General specification of AMX - 8080MV

• a. SCREEN FRAME DIMENSION
  800 X 800 mm
• b. WORK TABLE SIZE
  550 X 550 mm
• b-1. WORK TABLE
  TILTING 기능 (시트 및 인쇄면 분리 기능 추가)
• c. PRINTING AREA
  400 X 400mm(max)
• d. PRINTING METHOD
  FRONT / BACK MODE
• d. PRINTING ACCURACY
  +/-10um

• e. SQUEEGE

  • TYPE
    BAR TYPE (MICROTEK, 경도 70도)
  • STROKE
    10 ~ 450 mm (programmable)
  • DRIVING
    Servo motor
  • SPEED
    20 ~ 200 mm / sec (programmable)
  • PRESSURE
    4 ~ 6 Kg (adjustable)
  • CENTER POINT
    Adjustable ( printing position start : end )
  • ANGLE
    Adjustable ( 45°~90°)
• f. SCREEN FRAME LOCK SYSTEM
  (4 POINT CLIPPING by AIR CYLINDER)
• g. WORK PLATE POSITION ADJUST
  MANUAL CONTROL by MICROMETER
  ( X, Y +/- 25mm, Q 5 )
• h. SNAP - OFF CONTROL
  SCREEN SNAP-OFF ( by SERVO MOTOR, 0 ~ 20 mm )
• i. TOUCH SCREEN MONITOR
• j. DOUBLE PRINTING
  1 ~ 10 회 (Progammable)
• k. VISION-ALIGNER SPEC
  x30 CCD-CAMERA 2set


  CAMERA CONTROL :X,Y,Z MANUAL STAGEX2


  LED LIGHT CONTROLLER (CH1,CH2)


  17" TFT LCD MONITOR


  LINE GENARATOR 4CH X2
• l. POROUS PLATE (OPTION)
• m. PIN LOACTION SYSTEM (OPTION)
• • n. POWER SOURCE
    3PH 220VAC , 3KW
  • VACUUM
    SELF SUPPLY by VENTURI
  • AIR REQUIRED
    5.5 kg / sq. 0.5MP/cm2
  • MACHINE DIMENSION
    1100(W) X 1930(D) X 1500(H)
    (Standard)
