1. 품명

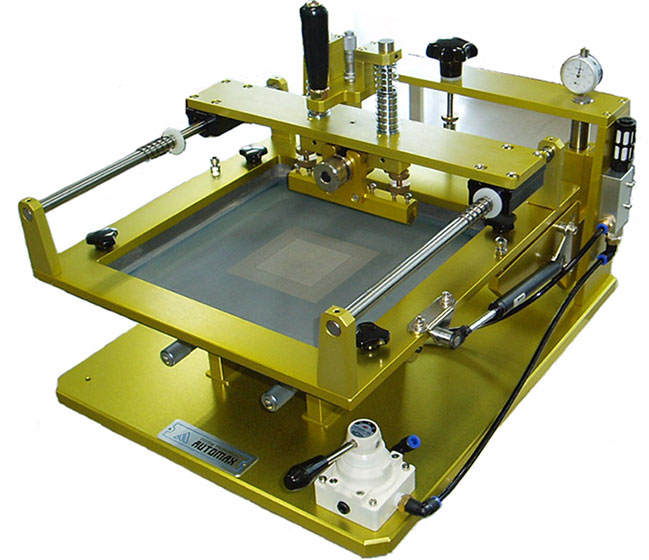

HAND SCREEN PRINTER
MODEL No. AMX-1240M

2. 용도

SILVER PASTE를 GREEN SHEET 에 도포시켜 주는 장비로써 편리한 레버 방식의 손잡이를 이용하여 정확한 위치에 프린트를 할수있어LTCC, MLCC, RF FILTER,SOLAR CELL등을 실험실 등에서 쉽게 제조할수 있습니다.

3. 특징

• a. 기존 완전 수동 프린터의 단점을 개선한 반자동 스타일의 핸드 스크린 프린터. (기존 수동 프린터의 단점인 사람의 손으로 프린팅을 해서 인쇄 두께의 편차가 발생하는 문제점을 마이크로 메타의 장착으로 균일한 스트로크의 인쇄 압력을 유지)
• b. 앞,뒷 방향으로 인쇄가 가능
• c. 반자동과 동일한 다이알 게이지 장착으로 스크린 스넵의 일정성을 유지함
• d. 반자동 프린터와 동일한 스퀴지 헤드 구조로 인쇄 편차의 최소화
• e. 쉽고 간단하며, 신속한 OPERATION.
• f. 마스크 프레임의 탈부착을 간단한 레바클램프4개로 편리하게 탈착 가능
• g. SNAP - OFF (SCREEN GAP) 조정은 간단한 레버로 회전 조절가능
• h. 쇼바의 장착으로 스크린 헤드 UP/DOWN 의 편리성
• i. 반자동과 동일한 워크 플레이트 구조로 쉽게 인쇄 얼라인 조정이 가능함
• j. COMPACT한 DESIGN 및 저소음 설계에 의한 작업환경의 개선

4. General specification of AMX - 1240M

• a. SCREEN FRAME DIMENSION
  320 X 320 mm
• b. WORK TABLE SIZE
  220 X 220 mm
• c. PRINTING AREA
  120 X 120 mm

• d. SQUEEGE

  • TYPE
    DIAMOND TYPE
  • STROKE
    10 ~ 200 mm (programmable)
  • DRIVING
    HAND MANUAL
  • SPEED
    HAND MANUAL
  • PRESSURE
    5 ~ 6 Kg (adjustable)
• e. SCREEN FRAME LOCK SYSTEM
  HANDLE BOLT
  (4 POINT CLIPPING by AIR CYLINDER)
• g. WORK PLATE POSITION ADJUST
  MANUAL CONTROL by MICROMETER
  ( X, Y +/- 25mm, Q 5 )
• f. SCREEN FRAME POSITION
  MICROMETER
  ( X, Y +/- 25mm, Q 5 )
• g. SNAP - OFF CONTROL
  MANUAL SNAP-OFF
  (by HANDLE STROKE, 0 ~ 5 mm)
• • VACUUM
    SELF SUPPLY by VENTURI
  • AIR REQUIRED
    5.5 kg / sq. 0.5MP/cm2
  • MACHINE DIMENSION
    400(W) X 490(D) X 300(H)
    (Standard)
