1. 품명

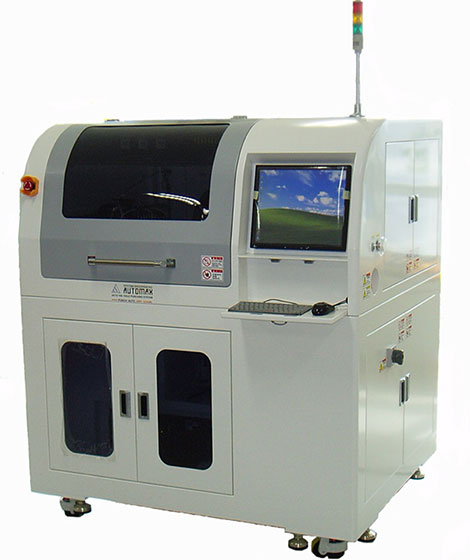

AUTOMATIC GRID MULTI PUNCHING SYSTEM
MODEL No. AMX-325GMP

2. 용도

일반적인 LTCC공정에 사용하는 GREEN SHEET 에 VIA-HOLE 과 LOCATION HOLE 을 뚫는 장치입니다. 펀치와 다이라는 치구를 이용하여 캐드 데이터로 설정된 원형이나 사각형의 모양으로 타공하여 펀칭하는 장비입니다. 또한, 많은 홀의 수를 가지고 있을때 싱글로 때리는 시간을 줄이기 위하여 GRID TOOL을 이용하여 멀티 금형을 장착하여 한번에 많은 홀을 일괄 타공할수 있는 양산 라인에 적합한 컨셉을 가지고 있습니다. 양산에 적합한 자동 LOADER / UNLOADER 구조를 가지고 있으며 듀얼 매거진 구조를 가짐으로써 공정 일원화에도 적합한 컨셉을 지니고 있습니다.

3. 특징

• a. PUNCHING UNIT는 SINGLE UNIT 와 GRID TOOL UNIT 을 복합적으로 사용할수있다.
• b. PUNCH 와 DIE 교환이 쉽고 간편하다.
• c. DIE 만 미세조정이 가능하다.
• d. 금형의 교체는 상/하부 그리드 장착형이며 조립식의 구조를 가지고 있다.
• e. 펀치 칩 잔재 진공이 별도 라인으로 각 5개의 관을 통해 배출된다.
• f. AUTO CAD FILE을 별도의 CAM 변환없이 장비에 사용할수있다.
• g. PROGRAM 운용을 쉽게할수있다.
• h. IMAGE 위치 확인 방식에 의한 자동 HEAD 옵셋 설정기능
  각 헤드가 임의의 위치에 펀치를 한후 < 자동옵셋> 버튼을 클릭하면 컴퓨터에 의해 펀치된 위치를 자동으로 판독하여 옵셋을 설정하는 기능
• i. 싱글과 멀티의 복합 구조로써 싱글 펀칭만 별도로 실시할수 있다. 개발 샘플 필요시는 싱글 펀칭만 사용하고 ( 단, 싱글은 4개의 핀만 사용가능 ) 양산적용시는 멀티 유닛과 혼용으로 사용하여 생산량 증대에 큰 효과가 있다.
• j. Loading/Unloading 의 편리성
  기존 시트 Loading/Unloading 의 불필요한 시간을 획기적으로 개선하여 1Cycle time 을 최소화 함
• k. 듀얼 매거진을 장착하여 작업 공정의 일원화
  로더쪽의 듀얼 매거진과 언로더쪽의 듀얼 매거진을 사용함으로써 공정 일원화에 있어서 통일된 매거진을 사용함으로써 후공정 이동에 편리함이 있다.

4. General specification of AMX - 325GMP

• a. DIMENSION OF SHEET
  Standard. 200 X 200 mm
• b. PUNCHABLE AREA FOR GUIDE
  max. 140 X 140 mm ( Adjustable)
  Standard 120 x 120 mm
• c. GREEN SHEET THICKNESS
  0.05 ~ 0.3mm ( FILM포함 )
• d. HOLE SIZE FOR SINGLE AXIS
  0.1 ~ 3.0mm
• e. HOLE SIZE FOR VIAS
  0.1 ~ 1.0mm
• f. PUNCHING POSITION ACCURACY
  +/- 0.01mm ( 140mm 이내의 내부피치및 총거리 )
• g. IMAGE PROCESSING ACCURACY
  +/- 0.01mm ( hole-image pixel 기준)
• h. PUNCHING SPEED FOR SINGLE UNIT
  10 hits / second (max. nc 기준 적용)
•  ( DISTANCE HOLE TO HOLE 1.0mm기준 )
  Standard 7 hit / second (Quality)
• i. PUNCHING SPEED FOR GRID MULTI UNIT
  27 hits / second ( max. nc 기준 적용)


  Standard 18~27 hit / second (Quality)


  ( Grid pin array 9개 적용 기준임!)
• i. PUNCHING UNIT LAY OUT
  1. CCD-CAMERA UNIT - 1SET


  2. GUIDE-VIA HOLE DUAL UNIT - 2SET


  3. GRID MULTI UNIT - 1SET


  4. GRID TOOL 금형 - 1SET 적용(9PIN기준)
• j. CCD-CAMERA 에 의한 POSITION ALIGN 기능
• k. VISION 기능을 이용한 자동 OFF-SET 기능
• l. LOADER / UNLOADER 쪽에 듀얼 매거진을 사용하여 개별 시트 공급 및 수납 기능
• m. Loading/Unloading의 획기적인 시간 단축 시스템
• n. LOADER
   * 문짝은 탈부착 가능/내부 에어리어센서 장착
  DUAL CASSETTE MAGAZINE TYPE
  ( SHEET 10장 수납 가능 / 듀얼 20장 수납 )
• o. UNLOADER
   * 문짝은 탈부착 가능/내부 에어리어센서 장착
  DUAL CASSETTE MAGAZINE TYPE
  ( SHEET 10장 수납 가능 / 듀얼 20장 수납 )
• p. AUTO CAD 에서 작업한 파일을 강력한 CAD/CAM 기능을 가진 프로그램에 의해 자동으로 변환되어 장비에 적용된다.
• q. PROCESS 제어및 모니터를 위한 HMI 기능이 있다.
• r. CONTROL SYSTEM
  *INTEL DUAL CORE 2.5 GHZ이상


  *2 Gb Memory


  *HDD 200Gb


  *52x CD-RW


  *USB MEMORY STICK 2GB
• s. DISPLAY SYSTEM
  17" TOUCH LCD MONITOR
• t. DATA TRANSFER
  자체 AUTOCAD PROGRAM 내장
• u, Program
  *AUTOMAX-GRID PUNCHING PROGRAM


  *Windows XP OS


  * AUTOCAD 2012 LT


  * MES SOFTWARE 개발 적용
• v, Motors / Drivers
  *Yaskawa AC SERVO System 750W, 400W


  *Yaskawa AC SERVO System 200W (z축)
• v-1. X-Y Ball screw : isoku ( japan )
• w. POWER SOURCE
  220VAC / 2KW
• x. VACCUUM
  SELF SUPPLY
• y. AIR REQUIRED
  5.5~6.5KG/SQ.CM
• z. DIMENSION
  1950 X 1230 X 1670
