1. 품명

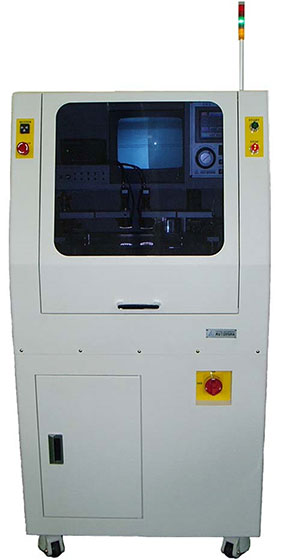

AUTOMATIC WHEEL CUTTING MACHINE
MODEL No. AMX-2100CW

2. 용도

전극을 인쇄하여 적층 압착된 상태의 두꺼운 SHEET를 낱개의 제품으로 분리하는 장비이다.

3. 특징

• a. 본 장비 작동제어 방식은 수치제어(CNC)로 통제된다.
• b. 고속 스핀들을 사용하므로 제품에 무리가 가지않고 가공속도가 빠르다.( 2mm/t = 20 mm/sec)
• c. CCD-CAMERA 가 모니터로 확대된 라인을 정확하게 일치시킬수 있어 정밀 컷팅이 가능하다.
• d. 총거리로 1/N 로 자동계산하므로 누적공차가 발생하지 않는다.
• e. 가공시 제품의 이탈과 움직임을 방지하기 위하여 아래면에서 진공으로 흡착하고 제품 위에는 CUTTING STRIPER 가 작동한다.
• f. 일제 미쯔비시사의 MOTOR, PLC, TOUCH PANEL 을 채택하여 장비의 정확도와 신뢰성을 높혔다.
• g. X축, Y축 을 순차적으로 CUTTING 한다.
• h. Z축을 다단계로 조정할수있어 두꺼운 제품을 여러 번 CUTTING 할수 있다.
• i. WHEEL 은 FLANGE TYPE 을 채택하여 동심도 및 편심을 최소화 하였다.
• j. 자동위치 확인 기능이 있다.
• k. 가상절단 실행 기능이 있다.
• l. TOUCH SCREEN PANEL 방식으로 DATA 입력과 SETTING 이 편리하고 쉽다.

4. General specification of AMX - 2100CW

• a. SPINDLE
  AIR SPINDLE 40,000RPM
• b. CUTTING WHEEL
  3" X 0.3T DIAMOND
• c. CUTTING THICKNESS
  MAX 15mm
• d. CUTTING AREA
  MAX 170mm
• e. CUTTING SPEED
  2mm/T = 20mm/sec (Adjustable)
• f. CUTTING OVERCUT
  0.5mm 이내
• g. CUTTING ACCURACY
  +/- 0.01mm 이내
• h. CUTTING ALIGN
  CCD CAMERA 30X 2SET
• i. CUTTING WHEEL SETTING
  FLANGE TYPE
• j. SYSTEM CONTROL
  미쯔비시 PLC (CNC TYPE)
• k. MONITOR
  14" 1SET
• l. LINE GENERATOR
  H-4LINE , V-4LINE
• m. INPUT DATA
  TOUCH SCREEN PANEL
• n. COOLENT PUMPING SYSTEM
  AUTO FILTERING SYSTEM
• • o. Power Source
    220VAC / 2 KW
  • p. Vacuum
    Self Supply
  • q. Air Required
    5.5 Kg /CM
  • r. Dimension
    800 x 900 x 1500
