1. 품명

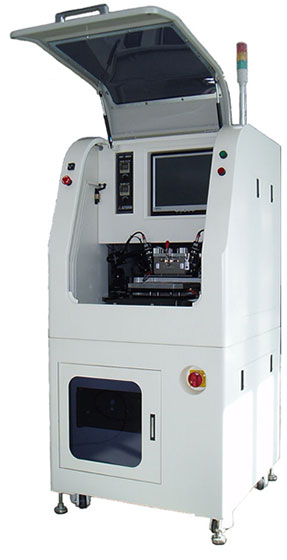

Automatic Cutting(Vision) M/C
MODEL No. AMX-2200AV

1.장비개요

▶전극을 인쇄후 Single Layer또는 Multi Layer형태로 Laminating 된 Green Sheet를 Spec에 맞게 낱개의 제품으로 분리컷팅 또는 Scribing하는 작업을 Auto나 Manual로 선택적으로 행할수 있음

▶제품의 특징이나 두께에 따른 컷팅방법으로서 일반적으로 두께가 3mm이하인 경우는 Blade Cutting Type이며 그이상일경우는 Diamond Wheel Cutting(Diesing Saw)임

2.적용범위

▶LTCC / HTCC / BaTiO3를 비롯한 Ceramic Green Sheet로 Processing 하는 모든 제품.

• 01) Chip 제품 : MLCC, Chip Inductor, Chip Antenna 등
• 02) Ceramic Package류 : SAW Package, Oscillator Package등
• 03) 그외 Ceramic 제품

3. 특징

• 01) IMAGE PROCESSING을 사용하여 정확한 Align 및 Line Cutting 보장
• 02) 비전 자동얼라인 기능에다 수동 절단 기능까지 포함된다.
• 02) 각 인덱스 라인의 중간지점을 이미지로써 체그하여 CUTTING 으로 인한 누적이 생기지 않음
• 03) SERVO MOTOR를 사용하여 PITCH 이동이 정확하다.
• 04) 'X'축 CUTTER 후 'Y'축 CUTTING 이 자동으로 행해지고 단축 절단 모드도 가능하다.
• 05) CUTTER 교환용이 : One Touch
• 06) TOUCH SCREEN 방식으로 SETTING 이 쉽고 간편
• 07) 재질이 다양한 종류의 시트에 적용할수 있다.
• 08) 콤팩트한 사이즈로 공간활용의 잇점이 있다.

4. General specification of AMX - 2200AV

• 01) Applicable work size
  100~200mm
• 02) Applicable part size
  150~200mm (adjustable)
• 03) Applicable work thickness
  Max . T 2.5mm
• 04) Applicable alignment mark position
  Standard,Flat surface
• 05) Standard cutter width
  W 155mm…..200(max)
• 06) Standard cutter height thickness
  Standard h22.4 x 0.1 ~0.4mm
• 07) Cutter change
  Accessorial tool set,quick change together with holder
• 08) Camera view range
  2 x 2mm( 30x ), 60"/45" posture x 2units
• 09) Camera view pitch
  Min 100 ~ Max 200mm
• 10) Image processing
  Pattern matching + Line centering
• 11) Position accuracy
  (+/-)10um(each control axis resolution : 1um)
• 12) Image processing accuracy
  (+/-)10um
• 13) Cutting capacity
  During image processing:60cuts/min (during nc:120cuts/min)
• 14) Cutting power(ac servo at rated speed)
  1300n ( Max : 1500n)
• 15) Machine size (weight)
  800(W) x 860(D) x 1650(H) (Approx.800kg)
• 16) Table height
  FL + 930mm
• 17) Power source
  2ph AC220v (50/60hz) 1.7KVA
• 18) Air pressure source
  Primary back. Over 0.55mpa
• 19) Taxis standard size of machine table
  260mm
• 20) Standard size of suction unit
  160mm--Base plate (adjustable)
• 21) Heat retaining heater
  Plate:300w x 2pcs
• 22) Turning unit
  Turning angle -5 ~ 95" , DD MOTOR
• 23) "Y"axis Driving source(resolution)
  750w AC servo motor + Ball screw (1um)
• 24) "Y"axis stroke
  280mm
• 25) Camera axis cxaxis stroke
  60mm
• 26) Camera axis czaxis stroke
  30mm
• 27) Control system
  PC(intel dual core 2.53ghz 이상 ) + 17" Touch Screen Panel
• 28) Cutting Count
  CUTTING BLADE LIFE TIME SETTING
• 29) Dual
